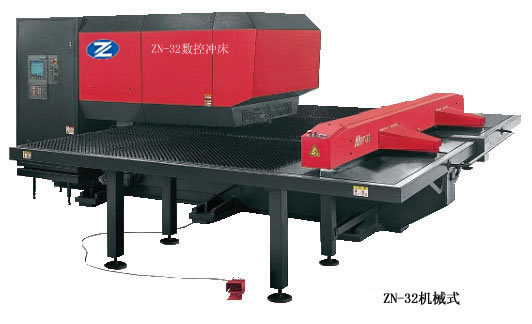

ZN-32转塔冲床(机械式)
ZN-32液压系列数控转塔冲床采用闭式机身（ZL 2004 20108852.4），整机经壁炉回火处理，整套进口德国哈雷公司（H+L）液压系统，稳定可靠，能耗低（仅11KW）。数控系统采用FANUC Oip或SIEMENS 8400，长镶式结构转盘（ZL 02 2 18211.X），旋转工位采用部分式锅轮锅杆机构，国际化配套的气功元件及电气元件，进口大导程滚珠丝杠，直线导轨，钢球，毛刷结构工作台，全自动集中润滑系统，配置高性能自动浮式夹钳。
ZN系列数控转塔冲床技术参数
|
|
ZN-32机械式
|
ZN-32 液压式
|
|
公称力
|
kN
|
300
|
300
|
300
|
300
|
300
|
300
|
|
加工板材尺寸
（含一次再定位）
|
mm
|
1250*2500
|
1250*4000
|
1250*2500
|
1250*4000
|
1250*5000
|
1500*5000
|
|
工件最大质量
|
kg
|
156
|
156
|
156
|
156
|
210
|
235
|
|
板料最大移动速度
|
m/min
|
106
|
106
|
106
|
106
|
106
|
106
|
|
工件最大厚度
|
mm
|
6.35
|
6.35
|
6.35
|
6.35
|
6.35
|
6.35
|
|
一次冲孔最大直径
|
mm
|
φ88.9
|
φ88.9
|
φ88.9
|
φ88.9
|
φ88.9
|
φ88.9
|
|
模位数
|
↑
|
32/※24
|
32/※24
|
32/※24
|
32/※24
|
32/※24
|
32/※24
|
|
加工精度
|
mm
|
±0.1
|
±0.1
|
±0.1
|
±0.1
|
±0.1
|
±0.1
|
|
冲孔频率
|
hpm
|
270
|
270
|
600/※450
|
600/※450
|
600/※450
|
600/※450
|
|
床身结构
|
|
C-双机架
|
C-双机架
|
闭式
O-type
|
闭式
O-type
|
闭式
O-type
|
闭式
O-type
|
|
控制轴数
|
↑
|
4/※3
|
4/※3
|
4/※3
|
4/※3
|
4/※3
|
4/※3
|
|
旋转工位一次冲孔最大直径
|
mm
|
φ50.8
|
φ50.8
|
φ50.8
|
φ50.8
|
φ50.8
|
φ50.8
|
|
空气压力
|
Mpa
|
0.55
|
0.55
|
0.55
|
0.55
|
0.55
|
0.55
|
|
机床重量
|
Ton
|
14
|
14.5
|
19.5
|
20
|
20.5
|
22
|
|
机器外形尺寸
|
mm
|
5340
2700
2150
|
5340
4200
2150
|
5400
2700
2200
|
5400
4200
2200
|
5400
4200
2200
|
6100
4200
2200
|
ZN-32转塔冲床(机械式)
|
