数控送料机的数控系统特性及操作

一、系统的特性

本系统的主要特点如下:

• 控制轴数:xy两轴平面联动,z轴(冲床主轴)启停延时控制。
• 标准数控代码编程,多种功能代码。
• PC键盘鼠标输入程序,17’CRT显示器显示。
• 用户程序编辑功能:剪切,复制,粘贴,删除,保存,打开等。
• 编辑尺寸范围:0~9999.99mm。
• CAD自动编程功能。
• 程序断点的设置。
• 程序模拟和仿真功能。
• 运行初速度,高速度,加速度和最大步距的设置。

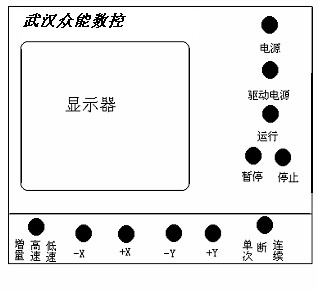

二、操作面板示意图

三、 面板开关功能

 1.电源开关

控制柜的主电源开关，用钥匙打开操作面板上的电源开关，接通总电源，同样可用钥匙断开总电源。

2.使能开关

伺服电机驱动电源的使能开关。开机时先开电源，后开使能；关机时先关使能，后关电源，以保护驱动电源。通过使能开关，可以锁紧电机。

3.运行方式旋钮

      有如下几种手动控制方式可供选择：

低速、高速：

具体操作:

＋X：按下按钮不放，X轴向正方向运动。

        －X：按下按钮不放，X轴向负方向运动。

        ＋Y：按下按钮不放，Y轴向正方向运动。

－Y：按下按钮不放，Y轴向负方向运动。

增量: 选择此方式时，按下移动按钮相应方向进给一个设置的步长值。

4.停止按钮

按下按钮,程序将终止。若再按运行按钮,程序将从开始重新执行。

  5.暂停按钮

板料冲孔过程中，若按下暂停按钮(指示灯亮)，则程序暂时停止。取消暂停(指示灯熄灭),程序继续执行。

6.运行按钮

当调出一个加工文件(图形文件或G代码文件)后,按一下该键,板料加工将开始进行。(前提是:行程控制档必须置于<单次>或<连续>状态)。
