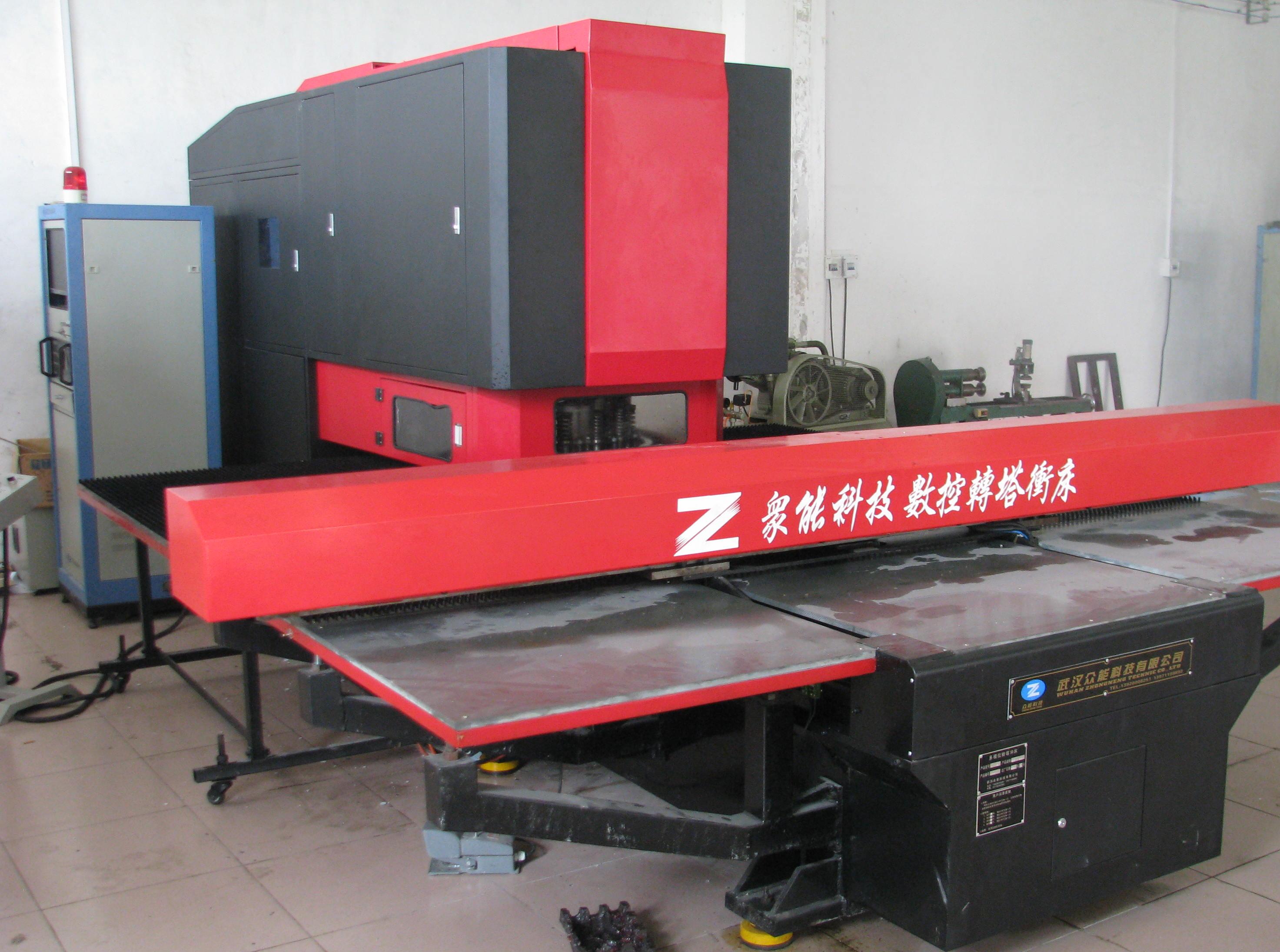

数控转塔冲床ZN24简介

       ZN－24型转塔式多模位微机数控压力机系统是机电一体化的设备，广泛用于机械、电器、仪表、制罐、筛网、五金、各类金属盘、箱、柜等行业的冲压加工。

       本系统由数控系统，转塔式冲床和两轴送料机组成。转塔及两轴均由伺服电机驱动，滚珠丝杠副传动，直线滚动导轨支承，板料气动定位，转塔按程序自动定位锁紧，冲次按程序自动变频调节，配备转塔用标准冲模。一次装填，最多可有24副不同的模具。冲压过程按程序自动排料、自动进给，自动换模，自动冲压。换模快速，冲压过程连续。各模位模具的更换也十分方便、快捷，建立相应的模具库，能实现各种图形、多种板厚的冲压加工。特别是对于小批量、多品种、孔型复杂的板材加工，具有独到的优势。是现代冲压加工企业拓展加工领域、丰富加工能力、提高产品档次、增加经济效益的优选设备。

       本系统采用ZN－24数控系统作控制源。本数控系统以工控机为硬件支持环境，其基本配置为：512M内存，80G硬盘，各类串、并口和USB接口，可方便的与其他系统通讯和共享资源。以WinXP操作系统为软件支持环境，简单易用，界面友好直观。该数控系统是一个多任务的实时控制系统，能同时处理多个任务，具有较高的资源利用率。既可采用ISO标准数控代码编程，具有满足各种图形冲压加工的丰富软件功能，编程简单，通俗易学,同时具有将AutoCAD2000图形（.dxf格式）自动生成加工程序进行加工的功能，从而实现了真正意义上的自动编程加工。

主要功能和特点：

1. 实时多任务操作系统，能同时处理多个任务。
2. 界面直观友好，菜单,或工具栏操作方式，简单易用。

3、程序装载，弹出式菜单,或工具栏选择。

4、状态显示（操作方式、机床、工件坐标、速度显示）。

5、自动编程功能(采用AutoCAD绘图方式)，自动生成加工程序。

6、ISO标准数控代码编程功能。

7、具有程序编辑、修改、储存功能。

8、代码具有嵌套、循环功能及其他辅助功能。

9.故障自诊断显示功能。

10.代码解释、执行、校验（语法检查）及加工仿真功能。

11.图形动态跟踪以及加工过程实时显示。

12.高级参数设置功能。

13.可实时任意选择、变换轨迹坐标系。

14、软件控制冲头启停、单次、连续运行。

15、高速、低速、增量等手动方式。

16、计数及计数清零功能。

17、板材定位简便。

18、自动回到起始点功能

19、加工图形预处理功能。

主要技术参数：

1. 分辨精度：±0.01mm
2. 显示精度：0.01mm
3. 进给精度：0.10mm
4. 工作电源：三相380V±10％
5. 冲头公称压力：25吨
6. 加工幅面：2500mmX1250mm
7. 最高冲次：150hits/min
8. 模位数：  24

工位类型：4 （3 .25’, 2’ , 1.25’, 0.5’）
